Databáza produktov

Certifikace výkonu AHRI

Certifikace Institutu pro klimatizaci, topení a chlazení (AHRI) je ověřením tepelného výkonu, které provádí nezávislá třetí strana.Prostřednictvím certifikačního programu a standardů se organizace AHRI snaží pomoci zákazníkům šetřit energii, zvýšit produktivitu a přispět k zajištění lepšího životního prostředí.

Certifikační program AHRI pro výměníky tepla kapalina-kapalina (LLHE) zajišťuje, aby byl výrobek v souladu s publikovanými specifikacemi výrobců a je obzvláště užitečný v aplikacích, jako jsou rozvodny dálkového chlazení, systémy skladování ledu, datová centra a systémy volného chlazení.

Další informace naleznete v části Alfa Laval věnované certifikaci AHRI.

Kvalitní konstrukce a dlouhá životnost

Rozebíratelné deskové výměníky tepla Alfa Laval AlfaQ™ jsou k dispozici pro většinu požadavků v oblasti přenosu tepla, od rozsáhlých po drobné. Tato skutečnost jen dále dokládá naše odhodlání optimalizovat výkonnost procesů našich zákazníků.

Jedná se o výměníky tepla kvalitní konstrukce, které se snadno udržují a mají dlouhou životnost. Mezi dostupné konstrukční prvky patří:

• Těsnění ClipGrip™ – nelepené těsnění s vynikajícím lícováním, které zajišťuje perfektní utěsnění a bezproblémovou údržbu.
• Lepené těsnění – dvousložkové epoxidové lepidlo vytvrzované v peci, které udržuje těsnění na místě při jakémkoliv případném způsobu čištění.
• Distribuční oblast CurveFlow™ – zajišťuje plné využití teplosměnné plochy a minimalizuje zanášení.

Váleček přítlačné desky, ložiskové skříně na utahovacích šroubech a pětibodový systém slícování se zesílenými závěsy navíc umožňují rychlé a snadné otevírání a zavírání výměníku tepla bez nutnosti použití těžkých nástrojů nebo nebezpečí poškození desek.

 Výměník AlfaQ™ lze v případě změn parametrů procesu rychle a snadno upravit.Na naše odborné zázemí a dostupnost náhradních dílů se můžete vždy spolehnout.

Typy desek pro různé potřeby

AlfaQ™ je k dispozici se dvěma různými konfiguracemi desek:

• Jednoduchá deska s klínovým profilem pro paralelní proudění umožňující optimální tepelný výkon a tlakovou ztrátu.
• Jednoduchá deska s klínovým profilem pro diagonální proudění výměníkem tepla při vodorovné instalaci,kdy se vyžaduje vypouštění

Univerzální konstrukce

Všestrannost řady Industrial umožňuje, aby byla navržena a konfigurována pro použití při relativně jednoduchých úlohách s nízkými nároky až po velmi náročné úlohy s nejvyššími požadavky jak na výkon, tak na dokumentaci.Výrobky z této řady se používají k ohřevu, chlazení, rekuperaci tepla, kondenzaci a odpařování.

Modely Industrial jsou výměníky tepla kvalitní konstrukce, které se snadno udržují a mají dlouhou životnost.Mezi dostupné konstrukční prvky patří:

• Těsnění ClipGrip™ – nelepené těsnění s vynikajícím lícováním, které zajišťuje perfektní utěsnění a bezproblémovou údržbu.
• Lepené těsnění – dvousložkové epoxidové lepidlo vytvrzované v peci, které udržuje těsnění na místě při jakémkoliv případném čištění.
• Distribuční oblast CurveFlow™ – zajišťuje plné využití teplosměnné plochy a minimalizuje zanášení.

Váleček přítlačné desky, ložiskové skříně na utahovacích šroubech a pětibodový systém slícování se zesílenými závěsy navíc umožňují rychlé a snadné otevírání a zavírání výměníku tepla bez nutnosti použití těžkých nástrojů nebo nebezpečí poškození desek.

Výměníky řady Industrial lze v případě změn parametrů procesu rychle a snadno upravit.Na naše odborné zázemí a dostupnost náhradních dílů se můžete vždy spolehnout.

Typy desek pro různé potřeby

Řada Industrial je k dispozici se čtyřmi různými konfiguracemi desek:

• • Jednoduchá deska s klínovým profilem pro paralelní proudění umožňující optimální tepelný výkon a tlakovou ztrátu.
  • Jednoduchá deska s klínovým profilem pro diagonální proudění umožňuje optimální tepelný výkon v celém výměníku tepla při vodorovné instalaci,kdy se vyžaduje možnost úplného vypuštění.
  • Deska s dvojitou stěnou se používá, pokud je zapotřebí zvýšenéopatrnosti, aby se zabránilo smíchání kapalin.
  • Deska s dvojitou stěnou Gemini se používá, pokud je zapotřebí zvýšené opatrnosti, aby se zabránilo smíchání kapalin.

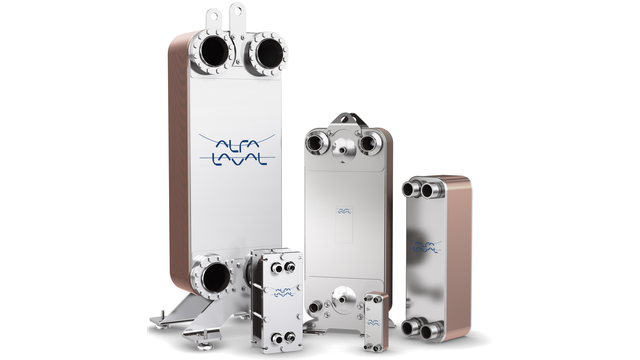

Tenké profilované desky z nerezavějící oceli používané ve výměnících CB jsou navzájem spojeny měděnou pájkou. Tím se vytváří samostatná jednotka, která dokáže pracovat při vysokých tlacích i teplotách. A na rozdíl od tradičních konstrukcí se pájený výměník tepla skládá pouze z povrchů, které aktivně přispívají k přenosu tepla, což vede k významnému zvýšení celkové účinnosti.

Sortiment pájených výměníků tepla CB nabízí proti tradičním výměníkům tepla řadu výhod v průmyslových, vzduchotechnických a chladírenských instalacích. Díky mimořádné účinnosti přenosu tepla jsou všechny jednotky CB velmi kompaktní. V důsledku toho se mohou použít i pro velké výkony, přestože je k dispozici pouze omezený prostor pro instalaci.

Díky pájené konstrukci není navíc nutné používat těsnění, proto jsou jednotky CB ideální v aplikacích s vysokými teplotami a/nebo tlaky. Mezi příklady jejich využití patří dálkové vytápění a široká škála řešení v oblasti vytápění, chlazení a ohřevu teplé vody (TV).

Deskové výměníky tepla AlfaNova jsou vyrobeny ze 100% nerezové oceli, přičemž jednotlivé součásti jsou spojeny pomocí průlomové technologie patentované společností Alfa Laval. Výměníky AlfaNova otevírají nové obzory u aplikací, kde hrají zásadní roli odolnost vůči únavě tlakem, vysokým teplotám, korozi a nebo hygienické předpisy. Takovými aplikacemi jsou v oblasti vytápění zvláště systémy využívající chladiv, která korozně napadají měď, topné systémy používající korosivní vodu nebo sanitární a vodovodní systémy s vysokými požadavky na čistotu vody. AlfaNova nabízí široké možnosti využití také v aplikacích lehkého a těžkého průmyslu.

Celonerezové deskové výměníky AlfaNova je možné použít za extrémních teplotních a tlakově únavových podmínek, které by konvenční pájený výměník tepla pravděpodobně zničily. Proto se jednotky AlfaNova staly průlomovou alternativou bez těsnění pro širokou škálu průmyslových aplikací, které používají agresivní kapaliny a vyžadují vysoce efektivní hermeticky uzavřené deskové výměníky tepla zajišťující nízké náklady na životní cyklus dokonce i při vysokých teplotách. Konstrukce vyrobená ze 100 % nerezové oceli umožňuje odolávat teplotám až do 550 °C.

V zájmu zajištění maximální bezpečnosti, spolehlivosti a životnosti byly jednotky AlfaNova podrobeny vyčerpávajícímu testování zaměřenému na tlakovou únavu, tepelnou únavu a odolnost proti korozi. Taková spolehlivost spolu s dalšími výhodami této inovativní konstrukce činí z jednotek AlfaNova nákladově efektivní řešení přenosu tepla.

Díky hygienickým teplosměnným kanálům a mechanické pevnosti jsou jednotky AlfaNova ideálním řešením i v aplikacích, kde se primárně klade důraz na hygienu, jako jsou chladiče čisté vody a systémy ohřevu vody ve vodovodní síti.

Standardní konfigurace

•
• Žebrovaný výměník
•
• Inovativní konstrukce výměníku z Cu trubek a vlnitých hliníkových žeber. Standardní rozteč výplní 2,1 mm. Přípojky kapaliny se závitem. Každý výměník tepla je zkoušen na těsnost suchým vzduchem.

• Konstrukce

  Patentovaná konstrukce rámů výměníku umožňuje tepelnou expanzi a poskytuje ochranu proti vibracím (i během přepravy). Materiál krytu odolný proti korozi, potažený RAL9002. Oddělené části ventilátoru.
•
• Ventilátory

  Vysokoúčinné ventilátory AC nebo EC s inovativními polymerovými lopatkami ventilátorů a nízkou spotřebou energie. K dispozici jsou dva průměry ventilátorů (500 a 630 mm), různé napájení (230 / 50-60 / 1, 400 / 50-60 / 3) a čtyři úrovně hluku. Třída ochrany IP 54 podle DIN 40050. Třífázové motory jsou vybaveny ochranou proti přetížení.Motory mohou být zapojeny do jedné nebo více společných svorkovnic.

Standardní konfigurace

• Výměník
•
  Inovativní design výměníku zajišťuje vynikající přenos tepla. Ve standardním provedení jsou suché chladiče vybaveny hladkými měděnými trubkami (1/2 ", 3/8" nebo 5/8 ") nebo trubkami z nerezové oceli (5/8"). Žebrovka z hliníku nebo z AlMg2.5 odolné proti slané vodě v různých tloušťkách a roztečích  , které jsou k dispozici ve dvou provedeních:
  - Turbínová žebrovka pro maximální kapacitu
  - Průmyslová výkonná žebrovka pro dlouhodobý výkon

•
• Plášť
• Rámová konstrukce zajišťuje vysokou pevnost a ochranu proti vibracím a tepelné roztažnosti. Skříň a rám z nerezové oceli (vysoká odolnost proti korozi), na obou stranách bílá epoxidová barva RAL 9002. Oddělené části ventilátoru.
•
• Motory ventilátorů
  K dispozici ve čtyřech průměrech ventilátorů (630, 800, 910 a 1000 mm) a pěti hladinách hluku, napájení 400/50/3. Motory s vnějším rotorem, krytí IP 54 podle DIN 40050. Ochrana proti tepelnému přetížení. EC motory ventilátorů jako příslušenství.

• Standardní konfigurace
•
• Výměník
•
  Inovativní design výměníku zajišťuje vynikající přenos tepla. Ve standardním provedení jsou BR chladiče vybaveny hladkými měděnými trubkami a průmyslovými výkonovými žebrovkami pro dlouhotrvající výkon. Rozteč desek je 2,1 až 3,6 mm.  Výměník je optimalizovaný podle průtoku kapaliny. Samostatné připojení v sérii D poskytují možnost nezávislého provozu obou chladičů. Hliníkové příruby (UNI EN 1092-4) a příruby z nerezové oceli (UNI EN 1092-1).
• Plášť
  Rámová konstrukce zajišťuje vysokou tuhost pro stabilitu a ochranu proti vibracím a tepelné roztažnosti. Skříň a rám z nerezové oceli (třída odolnosti proti korozi C4). Montážní nohy z pozinkované oceli.
• Motory ventilátorů
  Průměr ventilátoru 910 mm, vyfukování přes výměník. K dispozici ve čtyřech úrovních hluku, napájení 400/50/3. Motory s vnějším rotorem, krytí IP 54 podle DIN 40050. Integrovaná ochrana proti tepelnému přetížení.

Standardní konfigurace

• Výměník
  Inovativní design výměníku zajišťuje vynikající přenos tepla. Ve standardním provedení jsou suché chladiče vybaveny hladkými měděnými trubkami ø 12 a 16 mm (VDD) nebo trubkami z nerezové oceli 16 mm (VDDY). Hliníkové nebo AlMg odolné proti slané vodě , které jsou k dispozici ve dvou provedeních:
  - Turbínová žebrovka pro maximální kapacitu
  - Průmyslová výkonná žebrovka pro dlouhodobý výkon
  Samostatné spojení umožňuje nezávislý provoz obou chladičů.
•
• Plášť
•
• Rámová konstrukce zajišťuje vysokou pevnost na ochranu proti vibracím a tepelné roztažnosti. Skříň, opěry a rám z nerezové pozinkované oceli (třída C4-H). Oddělené ventilátorové profily a odnímatelné ventilátorové kroužky.
•
• Motory ventilátorů
•
  Jsou kompatibilní s ErP motory AC a EC, které jsou k dispozici ve třech průměrech ventilátorů (800, 910 a 1000 mm) a pěti hladinách hluku. Motory s vnějším rotorem, třída ochrany IP 54 podle DIN 40050.
  Napájení 400/50/3, 400/60/3 a 460/60/3 s integrovanou ochranou proti přetížení.

Chladiče TAEevo TECH MINI   jsou kompaktní jednotky navržené pro použití v průmyslu. Jsou vhodné pro vodu i kapalné nemrznoucí směsi. Díky vlastnostem jako jsou široké provozní limity, jednoduché ovládání a standardní hydraulický obvod neobsahující železo jsou chladiče TAEevo TECH MINI špička ve své kategorii. Jednotky jsou velmi univerzální a dosahují vysoké úrovně spolehlivosti.

Chladič vody je v kompaktním skříňovém provedení určený pro průmyslové aplikace. Skládá se z  chladivového okruhu vybaveného hermetickými pístovými a rotačními kompresory podle výkonu chladiče, vzduchem chlazeným kondenzátorem umístěným pouze na jedné straně chladiče se standardním tlačným ventilátorem, filtrem/sušičem, ekologickým chladivem R134a nebo R410C. Vodní okruh se skládá z otevřené akumulační nádoby s integrovaným výparníkem a integrovaným oběhovým čerpadlem. Provoz chladiče je plně bezobslužný a regulace výkonu a chodu je automatická na základě nastavené požadované teploty výstupní vody. Ovládání chladiče a nastavování požadovaných provozních hodnot je pomocí mechanického termostatu s kapilárou nebo mikroprocesorovým řízením Dixell.

Vodou chlazené jednotky HOCEAN Tech jsou určeny pro vnitřní instalace a používají ekologické chladivo R410A. Chladiče / TČ HOcean Tech umožňují snadné ustavení i montáž ve stísněných prostorech. Ovládání řídícího mikroprocesoru je velmi intuitivní a snadné pro obsluhu zařízení. Jednotky jsou důkladně odhlučněny a jejich provoz je velmi tichý. Kompaktní velikost a všestrannost i v oblasti instalace dělají z řady HOcean Tech vhodnou volbu jako zdroj chladu pro klimatizování rezidenčních a veřejných prostor.

Jedná se o kompaktní kompresorovou vodou chlazenou jednotku. Teplota z kondenzátoru může dosahovat až 50°C. Kondenzátor je možné chladit pomocí chladících věží nebo atmosfírickým chladičem a mnoha jinými způsoby. V chladivovém okruhu jsou použity hermetické rotační nebo Scroll kompresory v závislosti na velikosti modelu. Standardně je plněno ekologické chladivo R410A. Jednotka má vlastní regulaci výkonu a je vhodná pro plně bezobslužný provoz ve vnitřním prostředí. Ovládání chladiče a nastavování požadovaných provozních hodnot je pomocí mikroprocesorové karty.
